مشخصات فیزیکی |
||||||
|
ولتاژ اسمی ظرفیت اسمی (10 ساعت) |
12V 100Ah |
|
||||
|
بعد، ابعاد، اندازه |
طول عرض ارتفاع ظرف ارتفاع کل |
2±331 میلی متر (13.03 اینچ) 2±172 میلی متر (6.77 اینچ) 216±2 میلی متر (8.50 اینچ) ۲±۲۲۲ میلیمتر (۸.۷۴ اینچ) |
||||
|
وزن |
تقریبا 31 کیلوگرم ± 3 درصد (68.32 پوند) |
|||||
|
ترمینال استاندارد |
B3 (ترمینال پیچ و مهره) نوع پیچ: M6 |
|||||
|
|

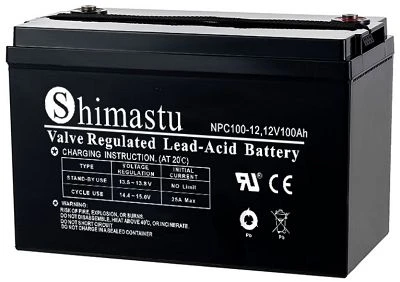

باتریهای چرخه عمیق سری NPC Shimastu باتریهایی با چرخه عمیق هستند که به گونهای طراحی شدهاند که به طور منظم با استفاده از بیشتر ظرفیت خود تخلیه شوند، رایجترین باتری آن برای ذخیرهسازی انرژی خورشیدی خارج از شبکه و هیبریدی و همچنین بسیاری از کاربردهای دیگر است. |
|||||
|
مشخصات الکتریکی |
||||||
|
مشخصات |

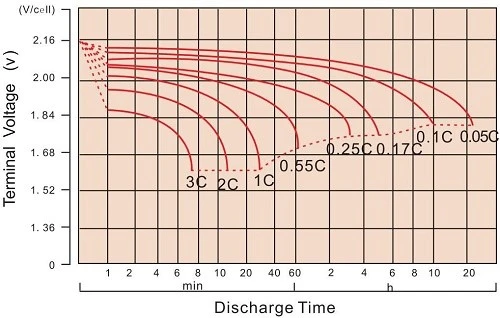

منحنی های تخلیه @ 25 درجه (77 درجه فارنهایت) |
|||||
|
ظرفیت |
نرخ 10 ساعت (10A) نرخ 5 ساعت (17A) نرخ 3 ساعت (25A) نرخ 1 ساعت (55A) |
100Ah 85 آه 75 آه 55 آه |
|
|||
|
ظرفیت تحت تأثیر قرار گرفت توسط دما |
40 درجه (1040F) 25 درجه (770F) 0 درجه (320F) |
102 درصد 100 درصد 85 درصد |
||||
|
حداکثر جریان تخلیه |
1000A (5 ثانیه) |
|||||
|
جریان اتصال کوتاه |
2150A |
|||||
|
مقاومت داخلی |
باتری با شارژ کامل (25 درجه، 770F) 6.8mΩ |
|||||
|
زندگی طراحی شده |
بزرگتر یا مساوی 700 چرخه @ 50 درصد DOD (25 درجه) |
|||||
|
ولتاژ ثابت شارژ |
چرخه |
جریان شارژ اولیه کمتر از 25 آمپر ولتاژ 14.1 ~ 14.4 ولت در 25 درجه (770F ) ضریب دما -30mV/درجه |
||||
|
آماده به کار |
بدون محدودیت در جریان شارژ اولیه ولتاژ 13.5 ~ 13.8 ولت در 25 درجه (770F ) ضریب دما -20mV/ درجه |
|||||
|
رتبه تخلیه جریان ثابت A@25 درجه |
|||||||||
|
FV/TIME |
10 دقیقه |
15 دقیقه |
30 دقیقه |
1HR |
3 ساعت |
5 ساعت |
8 ساعت |
10 ساعت |
20 ساعت |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
میزان دشارژ ثابت توان وات در هر سلول @25 درجه |
|||||||||
|
FV/TIME |
10 دقیقه |
15 دقیقه |
30 دقیقه |
1HR |
3 ساعت |
5 ساعت |
8 ساعت |
10 ساعت |
20 ساعت |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
